三相可控硅触发器

3 产品外型

可控硅移相触发器 SX-JKAx SX-JKTx SX-JKZx SX-JKBx

4 接线示意图

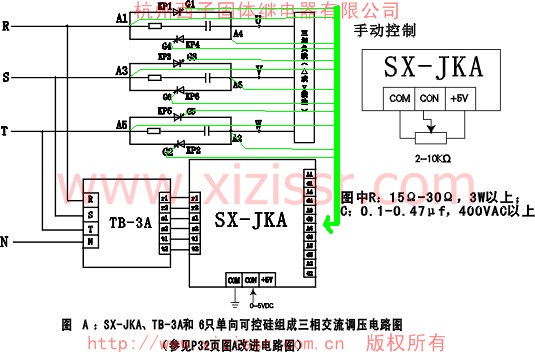

4.1 三相调压单硅移相触发器模块（SX-JKAx）

SX-JKAx在三相调压同步变压器模块TB-3A的支持下，实现三组反并联单向可控硅所组成电路输出交流电压的无级调压的触发控制。（用户需自己配备可控硅）

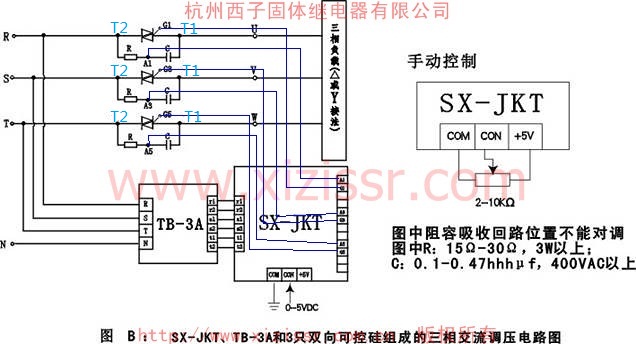

4.2 三相调压双硅移相触发器模块（SX-JKTx）：

SX-JKTx在三相调压同步变压器模块TB-3A的支持下，实现三只双向可控硅所组成电路输出交流电压的无级调压的触发控制，一般只用于阻性负载回路。（用户需自己配备可控硅）

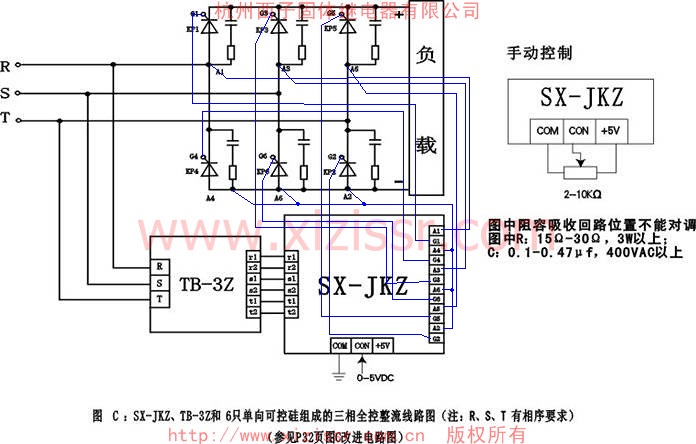

4.3 三相全控整流移相触发器模块（SX-JKZx）：

SX-JKZx在三相整流同步变压器模块TB-3Z的支持下，实现三相全控整流电路输出直流电压的无级调压的触发控制。（用户需自己配备可控硅）

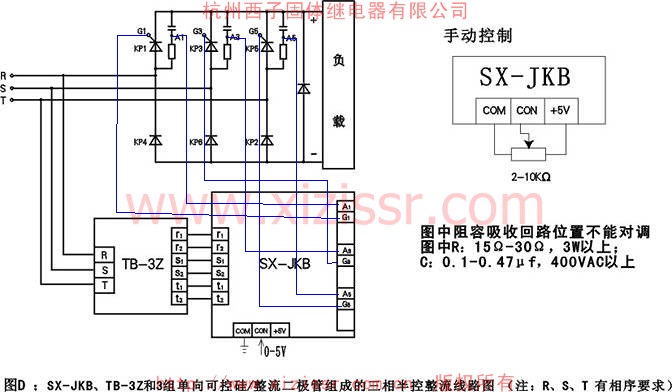

4.4 三相半控整流移相触发器模块（SX-JKBx）：

SX-JKBx在三相整流同步变压器模块TB-3Z的支持下，实现三相半控整流电路输出直流电压的无级调压的触发控制。（用户需自己配备可控硅）

5 性能参数表

6 散热器选配

触发模块本身不需要散热器，但与之配套使用的可控硅需要考虑配置相应的散热器。

7 注意事项

1、三相交流调压电路无相序要求，但三相整流电路中三相进线(R、S、T)有相序要求。但两者模块进线和可控硅(如R对应KP1的阳极和KP4的阴极)、同步变压器模块及三相触发器之间必须严格一一对应，否则系统不能正常工作。

2、三相触发器的触发端(如A1、G1，……，A6、G6)为强触发方式，可以触发1000A以内的单向可控硅。需要注意的是强触发方式的连线为A1、G1对应 KPl的阳极和门极，而不是通常的阴极和门极。

3、应用电路中的电网线电压为380VAC、50Hz，允许在260－400VAC范围内使用。如用户使用在低电压上（带主隔离降压变压器），则需向我公司定制。

4、CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，负载上的电压从0伏到最大值可调 （对阻性负载而言）。其中CON在0- 0 .75V左右时为全关闭区域，可靠关断可控硅的输出；CON在0.75V-4.75V左右为可调区域，即随着控制电压的增大，导通角α从150°到0°线性减小，负载上的电压从几十伏增大到最大值；CON在4.75V-5V左右时为全开通区域，负载上的电压为最大值。

5、E、F、H系列CON对COM的输入阻抗大于30KΩ。 +5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。

6、三相交流调压电路中负载为Y形接法时，Y的中心点可接、可不接中心线，但接中心线时高次谐波对电网干扰要比不接时大。同步变压器模块TB-3A上的N必须接零线（中心线）。

7、三相整流电路中当输出端并联大电解电容滤波时，由于电容两端电压不能突变，这种高电压、大容性场合很容易造成可控硅过流而损坏，因此模块上电前须保证控制端CON电压在0V，上电后，CON须从0V逐渐增大，以保证电容冲击电流最小。

8、三相交流异步电机的调速通常应采用变频器实现，只有风机、泵机类电动机等软特性负载、或者力矩电机场合可通过调压来实现调速。应用于三相电机软起动场合时，应考虑采用电压或电流闭环控制。

9、三相触发器模块的弱电部分性能稳定可靠，六路（或三路）触发的一致性也很好，但由于采用强电触发方式，当主电路中的任一可控硅因故障（门极损坏）而不能被触发时，很容易损坏三相触发器模块上相应的触发器件。这是本模块的弱点，使用时请务必注意。

10、主回路中可控硅的阳极和阴极间必须加一阻容吸收回路保护，其中电阻一般选15-30Ω、3W以上，电容选0.1-0.47μf、400VAC以上。

11、SX-JKAx、SX-JKTx、SX-JKZx、SX-JKBx、TB-3A和TB-3Z本身发热很小，不需要安装在散热器上。

12、三相触发器模块和同步变压器模块配套出售。

13、如果负载对调压线性、稳压要求较高，请增加 电压负反馈模块。
