电压负反馈模块
|
1.产品概述 本公司生产的各类调压控制模块，如全隔离单相/三相交流调压模块、单相全控整流模块、以及由单相/三相移相触发器模块（系列）所组成的调压系统等均为开环调压系统，即这些模块所组成的系统的输出电压由控制电压（加在CON端和COM端）来决定，但同时还随其他外界因素的变化而改变，如电网电压的升降、负载功率的增减以及功率因素的大小等。如果要求输出电压仅由给定的控制电压来决定，而不随外界因素而改变，则必须采用电压负反馈系统来实现。根据广大用户要求以及我公司的经验，我们开发出一类通用性较好的直流/交流电压负反馈模块，但在此必须声明，由于每个整流（或调压）电路、检测电路等均有时间滞后以及每个负载性能要求不同，如反应速度、平稳度等指标，不一定能完全满足用户要求，请用户选购时注意。 2 型号列表
注1：型号末位为输入/输出控制信号类型，E F G H 任选一种。E表示0-5V；F表示0-10V；G表示4-20mA；H表示1-5V。 注2：负反馈模块的输出控制信号CON均为0-5V，因此与之相配的模块的控制信号输入类型必须为E型（0-5V）。
|
3 产品外型
|
交流电压负反馈模块 |
|
|
|
直流电压负反馈模块 |
|
|
4 接线示意图
4.1直流电压负反馈模块
整定说明：直流电压负反馈模块（面上）左边有一个微调电位器，用于整定输出电压最大值：左旋（逆时针）到底可整定输出最小值，如MK-ZF/120-500V中的120V，即在Ug为最大5V时负载上的直流电压（即URL）最大为120V（此时Ug在0-5V改变，输出电压在0-120V可调）；右旋（顺时针）到底可整定输出最大值，如MK-ZF/120-500V中的500V，即Ug为最大5V时，负载上的直流电压（即URL）最大为500V（此时Ug在0-5V改变，输出电压在0-500V可调）。
1、端子220V的两端接220V的火线和零线（不分极性），提供给模块作电源。
2、端子URL为负反馈电压即输出的直流电压，其中Uf+须接负载正端，Uf-须接负载负端。
3、CON、COM、Ug、+5V端为弱电：其中COM为弱电"地"；+5V为模块内部产生，仅供电位器手动控制时用（自动时+5V端悬空）；Ug为给定的控制电压端，要求此信号输入范围为0-5VDC；CON为模块产生的控制电压端（0-5VDC）去控制相应的单相整流模块或整流电路的触发器。
4、直流电压负反馈模块的原理：电压负反馈信号到模块内部经隔离、检测后与给定控制电压Ug信号经PID运算产生无静差的控制信号CON，再作用于整流电路的控制端，使整流电路输出电压只随Ug线性改变。因为在模块内部强电部分（220VAC电源与负反馈电压URL）与弱电部分完全电隔离，故此模块可以用计算机等安全、方便地自动控制。

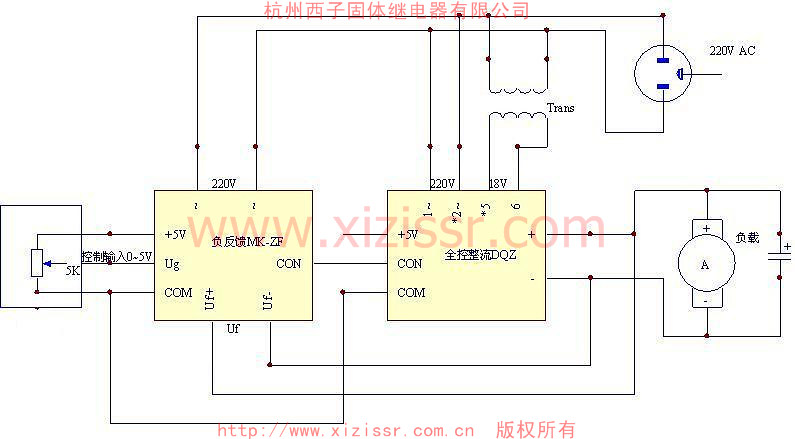

直流电压负反馈模块应用电路图：（以单相全控整流电路为例）

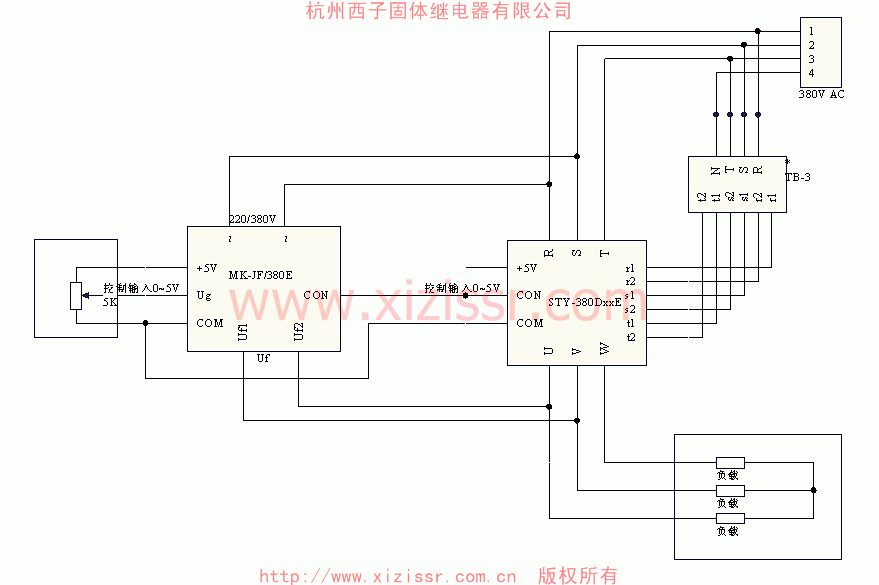

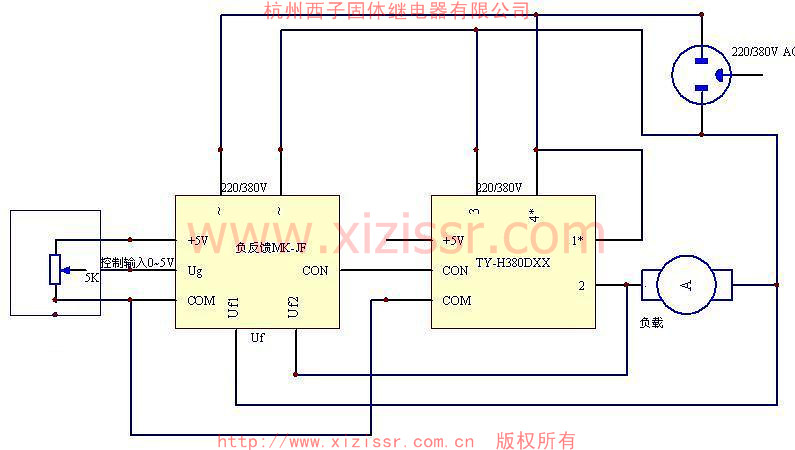

4.2 交流电压负反馈模块
1、端子220V接220VAC电源（端子380V接380VAC电源）（不分极性），提供给模块作电源。
2、端子URL为负反馈电压，两端Uf1、Uf2接交流负载两端（Uf1、Uf2不分极性）。
3、弱电部分CON、COM、Ug、+5V功能完全同直流电压负反馈模块。
4、交流电压负反馈模块的原理亦完全同直流电压负反馈模块。因为在模块内部强电部分与弱电部分完全电隔离，故此模块可以用计算机等安全、方便地自动控制。
5 性能参数表
| 给定输入电压Ug | E系列 | 0 ～ 5 VDC |
| F系列 | 0 ～ 10 VDC | |
| G系列 | 4 ～ 20 mADC | |
| H系列 | 1 ～ 5 VDC | |
| 控制输出电压CON | E、F、G、H系列 | 0 ～ 5 VDC |
| 输入阻抗Ug | E系列 | >30KΩ |
| F系列 | >30KΩ | |
| G系列 | 250Ω | |
| H系列 | >30KΩ | |
|
10%~90%上升时间 (纯阻性负载工况) |
MK-ZF | 0.5秒 |
| MK-JF | 0.6秒 | |
|
5%误差稳定时间 (纯阻性负载工况) |
MK-ZF | 1.2秒 |
| MK-JF | 1.5秒 | |
|
3%误差稳定时间 (纯阻性负载工况) |
MK-ZF | 2.0秒 |
| MK-JF | 2.2秒 | |
| 调节器静态增益 | MK-ZF | 5~20 |
| MK-JF | 5 | |
| 调节器比例度 | MK-ZF | 5%~20% |
| MK-JF | 20% | |
| 调节器积分时间常数 | 1.0秒 | |
| 反馈滤波时间常数 | MK-ZF | 0.12秒 |
| MK-JF | 0.03秒 |
6 散热器选配
不需要散热器
7 注意事项
7.1 直流电压负反馈模块
1、Ug信号须从0V开始往上调整，以避免滤波电容瞬间强充电而损坏整流模块。
2、此负反馈电路中的直流滤波电容有、无均可。
3、整定输出最大电压时，先把直流电压负反馈模块表面上的电位器左旋（逆时针）到底，再调Ug到最大+5V，然后右旋电位器使输出电压逐步增大到希望整定的负载电压最大值即可。（注意：平时不要随意旋转电位器）
4、由其它移相触发器与可控硅组成的整流电路的负反馈电路组成的原理同以上电路图。
5、直流电压负反馈模块本身发热很小，不需散热。
6、需要特别注意的问题是：负载需要的调压范围（Umin-Umax）和交流（单相或三相）供电(给整流桥）的电压范围以及直流电压负反馈模块的整定范围，这三个范围的匹配很重要。如某一直流负载的额定电压为50VDC（即要求在0-50VDC范围内调压），采用单相交流电向单相整流桥（模块）供电再整流成直流，此时选用直流电压负反馈模块的型号为MK-ZF/35-130V，但整流桥（模块）的交流进线电压不能以220VAC直接供给，而须经单相变压器降压，变压器次级电压的最佳范围为（1.3 -1.4）倍的直流负载额定电压，即（1.3-1.4）*50V=（65-70）VAC；如上述额定电压为50VDC的直流负载采用三相交流电向三相整流桥供电再整流成直流，所选的直流电压负反馈模块的型号仍为MK-ZF/35-130V，同样也不能用三相380VAC直接供给三相整流桥，而需三相变压器降压，三相变压器次级线电压的最佳范围为（0.87-0.94）倍的直流负载额定电压，即次级线电压为（0.87-0.94）*50V =（44-47）VAC，或次级相电压为（25.5-27）VAC。
7、负反馈模块的输出控制信号CON均为0-5V，因此与之相配的模块的控制信号输入类型必须为E型（0-5V）。
7.2 交流电压负反馈模块
1、由其它移相触发器与可控硅组成的交流调压电路（单相/三相）的负反馈电路组成的 原理同以上电路图。
2、交流电压负反馈模块本身发热很小，不需散热。
3、负反馈模块的输出控制信号CON均为0-5V，因此与之相配的模块的控制信号输入类型必须为E型（0-5V）。
