散热器及配件
|
散热器的选择 许多客户常常询问某一型号的固态继电器或模块要配什么型号的散热器，其实两者之间并没有完全一致的对应关系，因为固态继电器或模块的发热量主要跟所驱动的负载的实际电流有关，而与其本身的电流等级大小关系不大。 发热量的计算公式(两种)： 1：发热量=实际负载电流（安培）×1.5瓦/安培 以上公式适合于单相固态继电器、单相交流调压模块、R系列固体调压器，而对三相固态继电器、三相交流调压模块，其实际负载电流应为三相实际负载电流之和。 2：发热量=实际负载电流（安培）×3.0瓦/安培。 以上公式适合于单相全控整流模块。 散热器的作用就是把固态继电器或模块产生的热量散发出去，但实际上（考虑到价格因素时）选择散热器的大小很难用一句话就能确定，因为散热效果不但跟散热器的大小有关，还跟环境温度（季节）、通风条件（自然冷却或强迫冷却及风量大小）以及安装密度等因素均有关。散热效果的参考标准：使固态继电器或模块的底板（与散热器接触面）温度不得超过80℃。因此实际应用中可在散热器安装面靠近固态继电器或模块的边缘处（20mm以内）安装一只75℃的温度开关（带一对常闭触点），把固态继电器或模块的控制信号串入这对常闭触点，这样当检测点温度超过75℃时，常闭触点跳开，切断控制信号，强迫关闭固态继电器或模块的输出，使其得到保护。一般在每相实际电流超过50A、安装密度大、环境温度高的地方，最好采用温度开关保护。
|
选用散热器除考虑上述因素外，还要考虑固态继电器或模块本身体积与散热器能否相配，以及散热器在机柜中的安装空间。但最终要保证即使在最恶劣情况下固态继电器或模块的底板温度也不得超过80℃。
本公司生产的产品规格繁多，许多客户对我公司原有的B、C、D系列散热器感到设计不够合理，安装不便，从2003年6月起我公司新设E、F、G系列散热器取代原有的B、C、D系列。E、F、G系列是我公司自己设计，特点是散热设计合理，安装方便，规格品种齐全，加上原有的A系列，即A、E、F、G四大系列23种规格散热器可适合我公司所有的固态继电器和模块的散热。
各个规格适用场合简介：（特别注意：以下所指电流均指负载实际电流而非固态继电器或模块的标称电流）

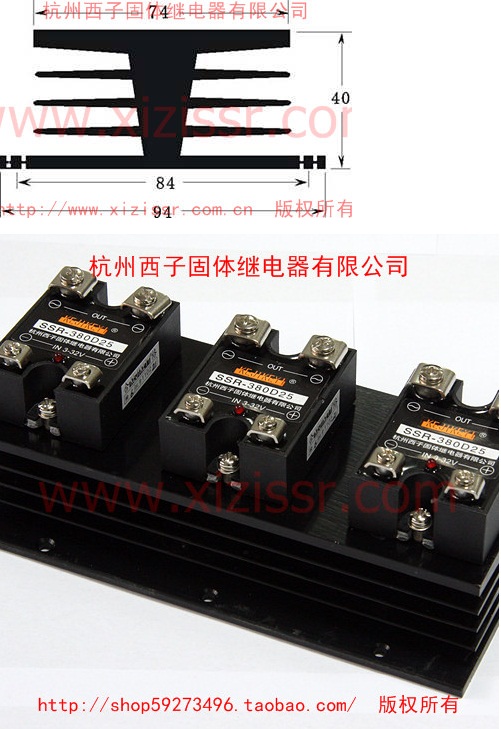

一、E系列散热器：
|
型号 |
长×宽×高 |
|
E-18 |
45×94×40 |
|
E-30 |
75×94×40 |
|
E-40 |
105×94×40 |
|
E-70 |
180×94×40 |
E-18：适合于负载实际电流不大于12A的一只单相长方形固态继电器；
E-30：适合于负载实际电流不大于20A的一只单相长方形固态继电器；
E-40：适合于负载实际电流（总和）不大于26A的一只单相//三相交流调压模块、一只三相固态继电器或负载实际电流不大于13A的一只单相全控整流模块；
E-70：适合于三只单相长方形固态继电器，每只固态继电器负载实际电流不大于15A。
二、F系列散热器
|
型号 |
长×宽×高 |
|
F-30 |
45×94×80 |
|
F-40 |
60×94×80 |
|
F-50 |
75×94×80 |
|
F-60 |
90×94×80 |
|
F-70 |
105×94×80 |
|
F-80 |
120×94×80 |
|
F-100 |
150×94×80 |
|
F-120 |
180×94×80 |
F- 30： 适合于负载实际电流不大于20A的一只单相长方形固态继电器；
F- 40： 适合于负载实际电流不大于26A的一只单相长方形固态继电器；
F- 50： 适合于负载实际电流不大于33A的一只单相长方形固态继电器；
F- 60： 适合于负载实际电流不大于40A的一只单相长方形固态继电器；
F- 70： 适合于负载实际电流（总和）不大于46A的一只单相//三相交流调压模块、一只三相固态继电器或负载实际电流不大于23A的一只单相全控整流模块；
F- 80： 适合于负载实际电流不大于53A的一只单相长方形//长条形固态继电器；
F-100： 适合于负载实际电流（总和）不大于66A的一只单相//三相交流调压模块、一只三相固态继电器或负载实际电流不大于33A的一只单相全控整流模块；
F-120：适合于三只单相长方形固态继电器，每只固态继电器负载实际电流不大于26A。

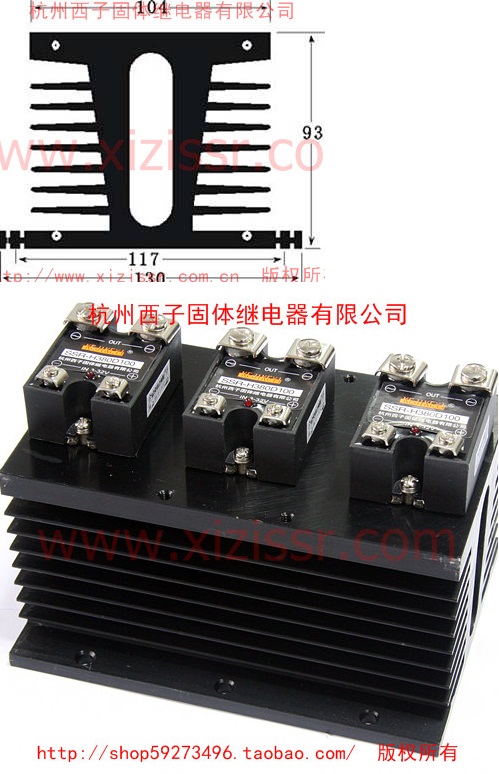

三、G系列散热器：
|
型号 |
长×宽×高 |
|
G-120 |
95×130×93 |
|
G-150 |
120×130×93 |
|
G-185 |
150×130×93 |
|
G-220 |
180×130×93 |
|
G-400 |
320×130×93 |
|
注：装风扇后长度需加上32mm |
|
（散热器一端可安装一只厚×长×宽为32mm×92mm×92mm的冷却 风扇）
G-120：适合于负载实际电流（总和）不大于80A的一只单相//三相交流调压模块、一只三相固态继电器或负载实际电流不大于40A的一只单相全控整流模块；
G-150：适合于负载实际电流（总和）不大于100A的一只单相//三相交流调压模块、一只三相固态继电器或负载实际电流不大于50A的一只单相全控整流模块；
G-185：适合于负载实际电流（总和）不大于124A的一只单相//三相交流调压模块、一只三相固态继电器或负载实际电流不大于62A的一只单相全控整流模块；
G-220：适合于三只单相长方形固态继电器，每只固态继电器负载实际电流不大于50A或负载实际电流（总和）不大于146A的一只单相//三相交流调压模块、一只三相固态继电器。
G-400：适合于负载实际电流（总和）不大于266A的各类模块(此规格不打安装孔)。

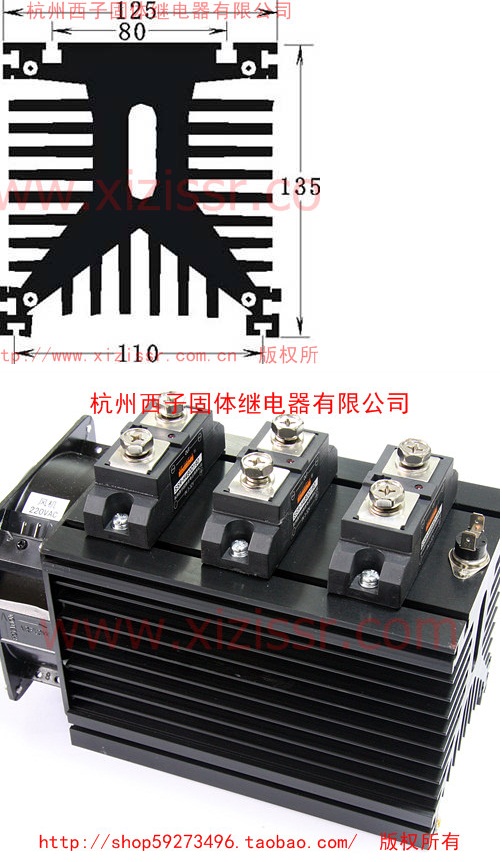

四、A系列散热器：
（以下负载实际电流以A系列散热器一端安装一只厚×长×宽为45mm×120mm×120mm的冷却风扇计算）
|
型号 |
长×宽×高 |
|
A-150 |
70×125×135 |
|
A-250 |
110×125×135 |
|
A-330 |
150×125×135 |
|
A-450 |
200×125×135 |
|
A-600 |
270×125×135 |
|
A-700 |
330×125×135 |
|
注：装风扇后长度需加上45mm |
|
A-150：适合于负载实际电流不大于100A的一只单相长条形固态继电器；
A-250：适合于负载实际电流（总和）不大于160A的三只（或一只）单相长条形固态继电器、一只三相固态继电器或一只单相//三相交流调压模块；
A-330：适合于负载实际电流（总和）不大于220A的三只（或一只）单相长条形固态继电器；
A-450：适合于负载实际电流（总和）不大于300A的三只（或一只）单相长条形固态继电器；
A-600：适合于负载实际电流（总和）不大于400A的三只（或一只）单相长条形固态继电器；
A-700：适合于负载实际电流（总和）不大于460A的三只（或一只）单相长条形固态继电器。
其他配件
1.各种配件|
同步变压器 |
220V/18V 2W |
|
380V/18V 2W |
|
|
导热硅脂 |
GZ-01 |
|
2W电位器及旋钮 |
4.7K欧姆 |
|
风扇 |
120mm x 120mm |
| 92mm x 92mm | |
|
温度开关（75℃） |
|
2.变压器
| 三相同步变压器 |
TB-3 TB-3A TB-3Z |
|
|
| 单相变压器 |
220V/18V 380V/18V |
|
