产品详情
1、型号列表
|
普通型 （380V系列，IN4-32V） |
普通型 （480V系列） |
增强型 （380V系列，IN4-32V） |
增强型 （480V系列） |
||
|
IN4-8V |
IN8-32V |
IN4-8V |
IN8-32V |
||
|
SSR-3-380D10 |
SSR-3-480D10G |
SSR-3-480D10H |
SSR-3H380D15 |
SSR-3H480D15G |
SSR-3H480D15H |
|
SSR-3-380D25 |
SSR-3-480D25G |
SSR-3-480D25H |
SSR-3H380D35 |
SSR-3H480D35G |
SSR-3H480D35H |
|
SSR-3-380D40 |
SSR-3-480D40G |
SSR-3-480D40H |
SSR-3H380D55 |
SSR-3H480D55G |
SSR-3H480D55H |
|
--------- |
--------- |
--------- |
SSR-3H380D75 |
SSR-3H480D75G |
SSR-3H480D75H |
|
---------- |
--------- |
--------- |
SSR-3H380D120 |
SSR-3H480D120G |
SSR-3H480D120H |
|
---------- |
---------- |
---------- |
SSR-3H380D150 |
SSR-3H480D150G |
SSR-3H480D150H |
2、产品外形

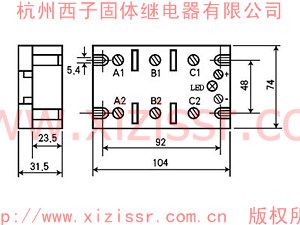

| 实物图： |  |
尺寸图： |  |
3、接线示意图
4、性能参数表
|
控制输入电压 |
380V SSR |
4 – 32 VDC |
|
480V SSR G系列 |
4 – 8 VDC |
|
|
480V SSR H系列 |
8 – 32 VDC |
|
|
控制输入电流 |
380V SSR |
6 – 30mA |
|
480V SSR |
16 – 30mA |
|
|
输出端使用电压范围 |
380V SSR |
24 – 430 VAC |
|
480V SSR |
24 – 500 VAC |
|
|
断态峰值截止电压 |
380V SSR |
>=900VP |
|
480V SSR(电流<=45A) |
≥1100VP |
|
|
480V SSR(电流>45A) |
≥1200VP |
|
|
浪涌电流（电网一周） |
|
700% |
|
静态电压上升率dVs/dt |
普通型 |
100V/μs |
|
增强型 |
100V/μs |
|
|
换向电压上升率dVc/dt |
普通型 |
10V/μs |
|
增强型 |
100V/μs |
|
|
漏电流 |
2A – 6A SSR |
≤2mA |
|
≥10A的SSR |
≤12mA |
|
|
过零区域 |
过零型 |
±15V |
|
输出通态压降 |
|
<3V |
|
绝缘电阻 |
输入、输出及外壳间 |
≥1000MΩ |
|
绝缘电压 |
输入、输出及外壳间 |
≥1500VAC |
|
使用温度范围 |
|
-30℃ —+75℃ |
|
SSR开启最大延时 |
过零型 |
10 ms |
|
SSR关断最大延时 |
|
10 ms |
|
适用电网频率 |
|
50HZ（60HZ） |
三相SSR由于集三相于一体，在使用中应特别注意散热问题，三相SSR的发热量为三相实际负载电流之和，（每安培电流发热量约为1.5W），三相固态继电器可以选配下列散热器：
E-40/F-70/F-100/G-120/G-150/G-185/A-250/A-330/G-40
