移相三相半控整流移相触发器模块

Product Description产品概述
三相触发器模块系列内部集三相电相位检测、移相电路、控制电路和触发电路于一体,在我公司提供的三相同步变压器模块支持下,不需外部任何电路或工作电源,便可以自动控制或电位器手动控制,达到输出多路导通角可改变的可控硅强触发脉冲,去触发相应器件以实现移相调压的目的。
三相触发器模块系列分三相调压单硅移相触发器模块(SX-JKA)、三相调压双硅移相触发器模块(SX-JKT)、三相全控整流移相触发器模块(SX-JKZ)和三相半控整流移相触发器模块(SX-JKB)等四种。三相触发器系列按控制信号的不同分E、F、G、H等四类

产品详情

1、型号列表

CON0-5VE

CON0-10VF

CON4-20mAG

CON1-5VH

SX-JKBE

SX-JKBF

SX-JKBG

SX-JKBH

2、产品外形

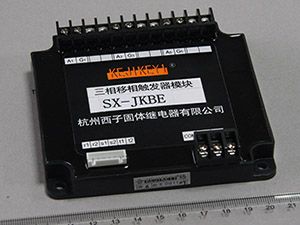

实物图: 尺寸图:

3、接线示意图

4、性能参数表



E系列

F系列

G系列

H系列

输入范围

0 – 5V

0 - 10V

4 – 20mA

1 – 5V

输入阻抗

>30KΩ

>30KΩ

250Ω

>30KΩ

有效输入范围

0.75 – 4.75V

1.5 – 9.5V

5 – 19 mA

1.25 – 4.75V

移相角范围

180°- 0°

180°- 0°

180°- 0°

180°- 0°

5、有关技术指标及应注意的问题:

    5.1、三相交流调压电路无相序要求,但三相整流电路中三相进线(R、S、T)有相序要求,且进线和可控硅(如R对应KP1的阳极和KP4的阴极)、同步变压器模块及三相触发器之间必须严格一一对应,否则系统不能正常工作。

    5.2、三相触发器的触发端(如A1、G1,……,A6、G6)为强触发方式,可以触发1000A以内的任何单向可控硅。这里所谓的强触发方式的连线为A1、G1对应KPl的阳极和门极,而不是通常的阴极和门极。

    5.3、四个应用电路中的电网线电压为380VAC、50Hz,允许在300-400VAC范围内使用。如用户使用在低电压上(带主隔离降压变压器),则需向我公司定制。

    5. 4、CON对COM必须为正,如极性相反则输出端失控(全开或全闭)。当控制端CON从0-5V改变时,负载上的电压从0伏到最大值可调 (对阻性负载而言)。其中CON  在0- 0 .8V左右时为全关闭区域,可靠关断可控硅的输出;CON在0.8V-4.6V左右为可调区域,即随着控制电压的增大,导通角α从180°到0°线性减小,负载上的电压从0伏增大到最大值;CON在4.6V-5V左右时为全开通区域,负载上的电压为最大值。

    5.5、CON对COM的输入阻抗分E、F和H型均为大于等于30K欧;G型为250欧。 +5V电压信号只提供给手控电位器用,不作它用,所选用的电位器阻值在2-10KΩ间,注:4-20mA 的G型不能用电位器手动调节,此时+5V端也没有用处。

    5.6、三相交流调压电路中三相功率应均衡。负载为Y形接法时,Y的中心点可接、可不接中心线,但接中心线时高次谐波对电网干扰要比不接时大。同步变压器模块TB-3A上的N必须接零线。

    5.7、三相整流电路中当输出端并联大电解电容滤波时,由于电容两端电压不能突变,这种高电压、大容性场合很容易造成可控硅过流而损坏,因此模块上电前须保证控制端CON电压在0V,上电后,CON须从0V逐渐增大,以保证电容冲击电流最小。

    5.8、三相交流异步电机的调速应采用变频器,只有风机类、水泵类电机在要求不高的场合可采用三相调压。三相电机软起动应采用电压、电流闭环控制。

    5.9、三相触发器模块的弱电部分性能稳定可靠,六路(或三路)触发的一致性也很好,但由于为强电触发方式,故当主电路中的任一可控硅因故障(门极损坏)而不能被触发时,这种情况很容易损坏三相触发器模块上相应的触发端。这是此模块的主要不足(详见四.D部分的“特别注意”)。

    5.10、主电路中可控硅的阳极和阴极间必须加一阻容吸收回路保护,其中电阻一般选15-30Ω、3W以上,电容选0.1-0.47μf、400VAC以上。

    5.11、SX-JKA、SX-JKT、SX-JKZ、SX-JKB、TB-3A和TB-3Z本身发热很小,不需要安装在散热器上。

    5.12、三相触发器模块和同步变压器模块配套出售。

    5.13、负载需要线性调压、稳压,请见说明书(十一)电压负反馈模块。

*相关资料下载
