可控硅移相触发器模块

Product Description产品概述

可控硅移相触发器模块分单向可控硅移相触发器模块(SCR—JKK)和双向可控硅移相触发器模块(TRIAC—JKK)。
可控硅移相触发器模块的原理是：以电网相位为同步，当改变控制电压的大小，内部便产生相对电网电压180°-0°的触发脉冲，通过光电隔离，输出端(A、G)便触发相应的可控硅导通，从而达到移相调压的目的。
移相触发器的控制部分由于同输出触发端光电隔离，因而可以用手动或自动两种控制方式。在应用中只需提供18V的电网同步电压，电极以插片连接，使用极为方便。

产品详情

1、型号列表

CON0-5V：E型	CON0-10V：F型	CON4-20mA：G型	CON1-5V：H型
SCR-JKKE	SCR-JKKF	SCR-JKKG	SCR-JKKH
TRIAC-JKKE	TRIAC-JKKF	TRIAC-JKKG	TRIAC-JKKH

2、产品外形

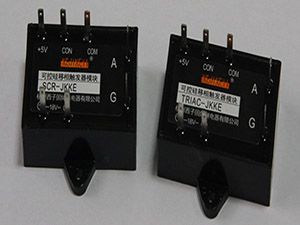

实物图：

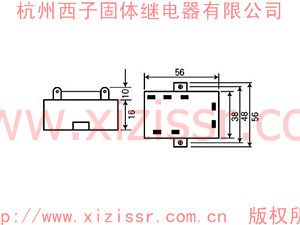

尺寸图：

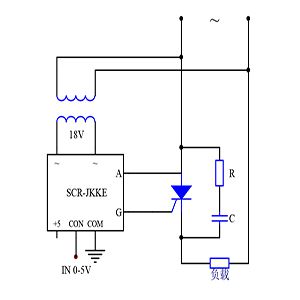

3、接线示意图

4、性能参数表

	E系列	F系列	G系列	H系列
输入范围	0 – 5V	0 - 10V	4 – 20mA	1 – 5V
输入阻抗	>30KΩ	>30KΩ	250Ω	>30KΩ
有效输入范围	0.75 – 4.75V	1.5 – 9.5V	5 – 19 mA	1.25 – 4.75V
移相角范围	180°- 0°	180°- 0°	180°- 0°	180°- 0°

5、移相触发器的功能和技术参数

5.1 CON对COM必须为正，如极性相反则输出端失控（全开或全闭）。当控制端CON从0-5V改变时，交流负载上的电压从0伏到最大值可调 ( 对阻性负载而言) 。其中CON在0-0 .8V左右时为全关闭区域，可靠关断模块的输出；CON在0.8V-4.6V左右为可调区域，即随着控制电压的增大，导通角α从180°到0°线性减小，交流负载上的电压从0伏增大到最大值；CON在4.6V-5V左右时为全开通区域，交流负载上的电压为最大值。

5.2 移相触发器均可使用在100-400Vac、50HZ的电网上(100V以下可定制)。

5.3 ①②脚接同步变压器次级绕组，电压值在18Vac土5Vac，功率在2W即可。

5.4 CON对COM的输入阻抗分E、F和H型均为大于等于30K欧；G型为250欧。

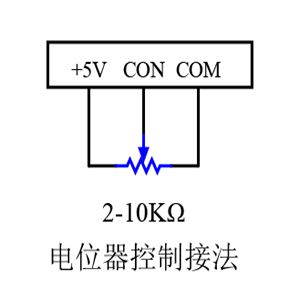

5.5 ⑦脚的+5V电压信号只提供给手控电位器用，不作它用，所选用的电位器阻值在2-10KΩ间。注：4-20mA 的G型不能用电位器手动调节，此时+5V端也没有用处。

5.6 移相触发器模块可以触发1000A以内可控硅（注意触发端接法）。

5.7 移相触发器模块本身发热很小，不需另外散热。

5.8 交流负载要求线性调压、稳压，请见说明书（十一）电压负反馈模块。
